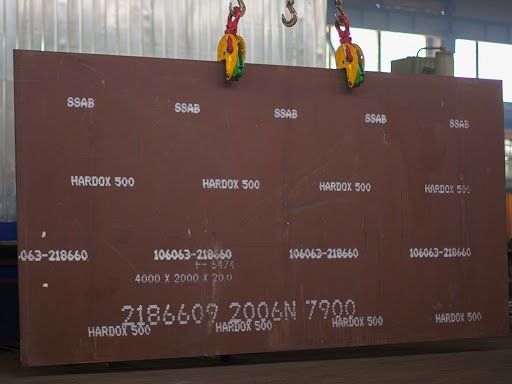

Medición de planitud de una placa de acero
Medición de planitud de una placa de acero
Para determinar la desviación de planitud durante la producción, la placa/hoja se mide manualmente o por láser. La medición se ajusta al procedimiento manual según EN 10029 y EN 10051.
La medición de la planitud de la placa se realiza de acuerdo con EN 10029. La placa se mide al menos a 25 mm desde el lado largo de la placa y al menos a 200 mm desde su lado corto.
La altura vertical se redondea al mm más próximo.
La medición de planitud para láminas cortadas a medida se realiza de acuerdo con EN 10051. La desviación de planitud para láminas se determina midiendo la desviación en la distancia entre el producto y una superficie plana horizontal sobre la que se coloca la lámina.
Comba del borde y placa fuera de escuadra
Según EN 10029, debe ser posible inscribir un rectángulo con las dimensiones de la placa solicitada dentro de la placa suministrada.
Comba del borde y lámina fuera de escuadra
Según EN 10051, la curvatura del borde es la desviación máxima de un borde longitudinal de una base de medición de borde recto que se le aplica. La camber se mide en el borde cóncavo.
